Q.bloxx XL A122 SEB

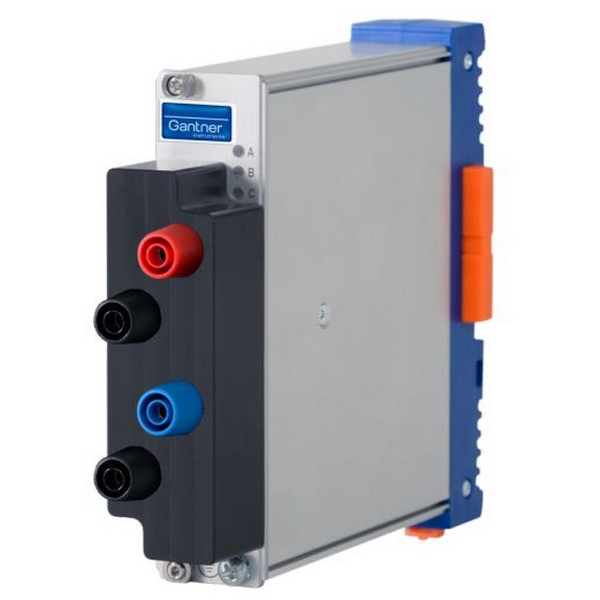

Q.bloxx XL A122 SEB: krachtige DAQ-modules voor DIN-railmontage
De Q.bloxx XL serie van de firma Gantner is ontworpen voor de hoge snelheid, hoge prestatie metingen die gevonden worden in de meest veeleisende testomgevingen van vandaag. Het ontwerp voor DIN-rail montage van de Q.bloxx XL biedt de meeste flexibiliteit en de meest aantrekkelijke prijs, vooral in kleinere systemen. De mogelijkheid om meetmodules vrij te mixen en te distribueren biedt de hoogste aanpasbaarheid en uitbreidbaarheid van het totale systeem.
Alle DAQ-modules zijn uitgerust met:
RS485 veldbus interface tot 48 Mbps: LocalBus, tot 112 kbps: Modbus-RTU, ASCII
Aansluitbaar op testcontroller Q.station X
Elektromagnetische compatibiliteit volgens EN61000-4 en EN55011
Stroomvoorziening 10 ... 30 VDC
DIN rail montage (EN60715)
Kenmerken:
- 2 ingangskanalen voor spanning
1 ingangen voor spanningsmeting meetbereiken ±40 V, ±120 V, ±400 V, ±1200 V 1 ingangen voor stroommeting via shuntweerstanden meetbereiken ±80 mV, ±240 mV, ±800 mV, ±2400 mV - Signaal conditionering
linearisatie, digitaal filter, gemiddelde, schaling, min/max opslag, RMS, alarm - Snelle digitalisering met hoge nauwkeurigheid
19 bit SAR ADC, 100 kHz bemonsteringsfrequentie per kanaal - Galvanische isolatie
kanaal tot kanaal naar voeding en naar interface isolatiespanning 1200 VDC / 848 VACrms testspanning 5 kVDC over 1 minuut - Categorieën
1000 V CAT II en 600 V CAT III
