Q.brixx XE A104 TCx
Van de firma Gantner: krachtig, robuust, mobiel, op EtherCAT gebaseerd gegevensverzamelingssysteem.
Het Q.brixx XE-systeem neemt de functionaliteit van de EtherCAT-technologie uit de Q.brixx-serie en biedt deze aan in een schaalbaar en draagbaar pakket dat is ondergebracht in een robuuste aluminium behuizing. Er zijn diverse typen I/O-modules beschikbaar, zodat u de meetfuncties kunt afstemmen op de behoeften van uw toepassing. Tot 16 modules kunnen worden toegevoegd aan het Q.brixx XE-systeem, waaronder een EtherCAT-buskoppeling, meetmodules en een aantal flexibele signaalconditioneringsopties.
Alle DAQ-modules zijn uitgerust met:
- DC (verdeelt klok) voor gegevenssynchronisatie
- FoE (bestandstoegang over EtherCAT, ETG.1000.5) en CoE (CAN over EtherCAT, ETG.50001.1)
- Configureerbare PDO-mapping om de gegevensdoorvoer te optimaliseren
- Elektromagnetische compatibiliteit volgens EN61000-4 en EN55011
- Stroomvoorziening 10 ... 30 VDC

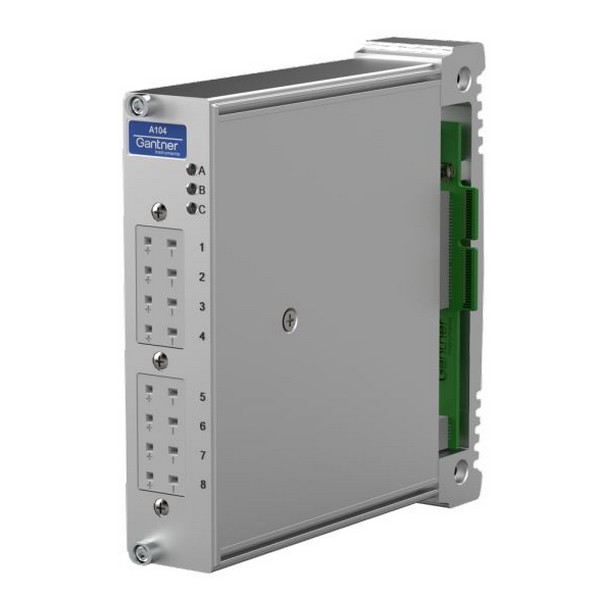

Q.brixx XE A104 TCx
Kenmerken:
- 8 analoge ingangskanalen
thermokoppel (type B / E / J / K / L / N / R / S / T / U), spanning (±80 mV) - Hoog-nauwkeurige digitalisering
24-bit ADC, 100 Hz bemonsteringsfrequentie per kanaal, 50/60 Hz netspanningsonderdrukking - Automatische linearisatie correctie
optimale positie van de interpolatiepunten aangepast aan het ingangsbereik - Detectie open thermokoppel
detectie van draadbreuk, losse aansluiting of doorgebrand thermokoppel - 3-weg galvanische scheiding
100 VDC kanaal naar kanaal, 500 VDC kanaal naar voeding en bank - Elektromagnetische compatibiliteit (EMC)
volgens IEC 61000-4 en EN 55011
Gantner Instruments is gespecialiseerd in precisiemetingen van mechanische, thermische en hoogspanningsgrootheden. Met haar creatieve meetoplossingen heeft Gantner Instruments zich sinds haar oprichting in 1982 ontwikkeld tot een wereldwijd erkende speler op de markt van data-acquisitiesystemen. Het bedrijf is nu een veelgevraagde wereldwijde partner met vestigingen in Europa, de VS, India, China en Singapore. Gantner's geavanceerde technologie wordt op grote schaal gebruikt voor het testen en bewaken van toepassingen in de mobiliteit, lucht-en ruimtevaart, civiele techniek, olie & gas en duurzame energie sectoren.
