Q.raxx XL A108 MEMS-4M1

Hoogwaardig schaalbaar Rackmount Data Acquisitie Systeem
De Q.raxx XL is Gantner Instruments' nieuwste, meest flexibele en best presterende 19″ rack-oplossing - de perfecte oplossing voor toepassingen die een hoge kanaaldichtheid en aangepaste sensorafsluitingen vereisen. Q.raxx XL-systemen maken gebruik van een geïntegreerde high-performance controller voor het afhandelen van al uw DAQ-, controle-, opname-, logging- en communicatiebehoeften.

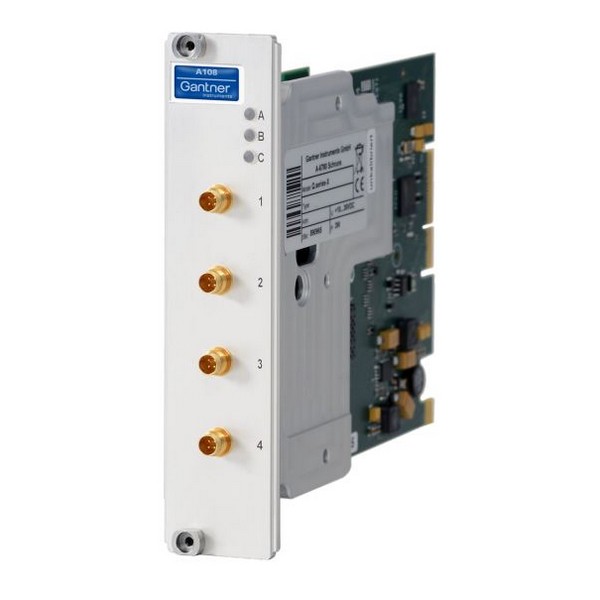

Q.raxx XL A108 MEMS-4M1

• I/O-module voor 4 eenassige MEMS-sensoren
  Vier 1/4-28 ingangsbussen (4-polig) MicroCom CMR Sensorvoeding galvanisch geïsoleerd
• 4+4 Analoge ingangskanalen
  AI1,AI2,AI3 AI4 differentieel / single-ended schakelbaar in groepen AI5,AI6,AI7,AI8 single-ended (bijv. voor temperatuuringang/compensatie)
• Hoog-nauwkeurige digitalisering
  24-bit ADC, 20 kHz bemonsteringsfrequentie per kanaal
• Signaal conditionering
  linearisatie, filtering, gemiddelde, schaling, min/max, RMS, rekenkundig, alarm
• 3-Weg galvanische isolatie
  500 VDC kanaal naar kanaal, kanaal naar voeding, en kanaal naar bus

Q. raxx XL A108 MEMS-4M1

Zoals met alle producten van Gantner Instruments kunnen meerdere Q.raxx XL-systemen met elkaar worden gesynchroniseerd voor maximale flexibiliteit en efficiënte DAQ-distributie. Dit biedt alle gebruikers de mogelijkheid om naadloos uit te breiden op bestaande Gantner DAQ-infrastructuren voor maximaal duizenden kanalen, allemaal met een hoge nauwkeurigheid metingen en een maximale jitter van minder dan 1 microseconde.

• Alle DAQ-modules zijn uitgerust met:
• Hoge dichtheid en flexibiliteit met 13 modules in één systeem in elke constellatie
• Efficiënt verpakt; compacte footprint voor eenvoudige integratie
  Volgens 19"-norm IEC
• Elektromagnetische compatibiliteit volgens EN61000-4 en EN55011
• Maximale flexibiliteit; parallelle communicatie beschikbaar in TCP/IP, CAN, PROFIBUS, Modbus en EtherCAT
• Stroomvoorziening 10 ... 30 VDC
